Décrire un type d'équipement

Lors de la déclaration d'un équipement, vous devez sélectionner un type d'équipement. Ce type est le modèle qui regroupe les caractéristiques communes (items, services, variables, mapping) appliquées automatiquement à tous les équipements de cette famille.

L'intérêt : décrire une fois la structure d'un compteur électrique, d'un capteur de température ou d'un automate, puis déployer N exemplaires de cet équipement sans reconfigurer les variables à chaque fois. Cette page explique comment construire et maintenir ces modèles depuis le module Référentiel.

Quand créer un type ?

Avant votre première déclaration si vous gérez une flotte (plusieurs équipements similaires sur un ou plusieurs sites).
Pas indispensable pour un équipement unique : vous pouvez utiliser le type Generic fourni par défaut et configurer les services à la main par la suite.

Où se gère un type d'équipement

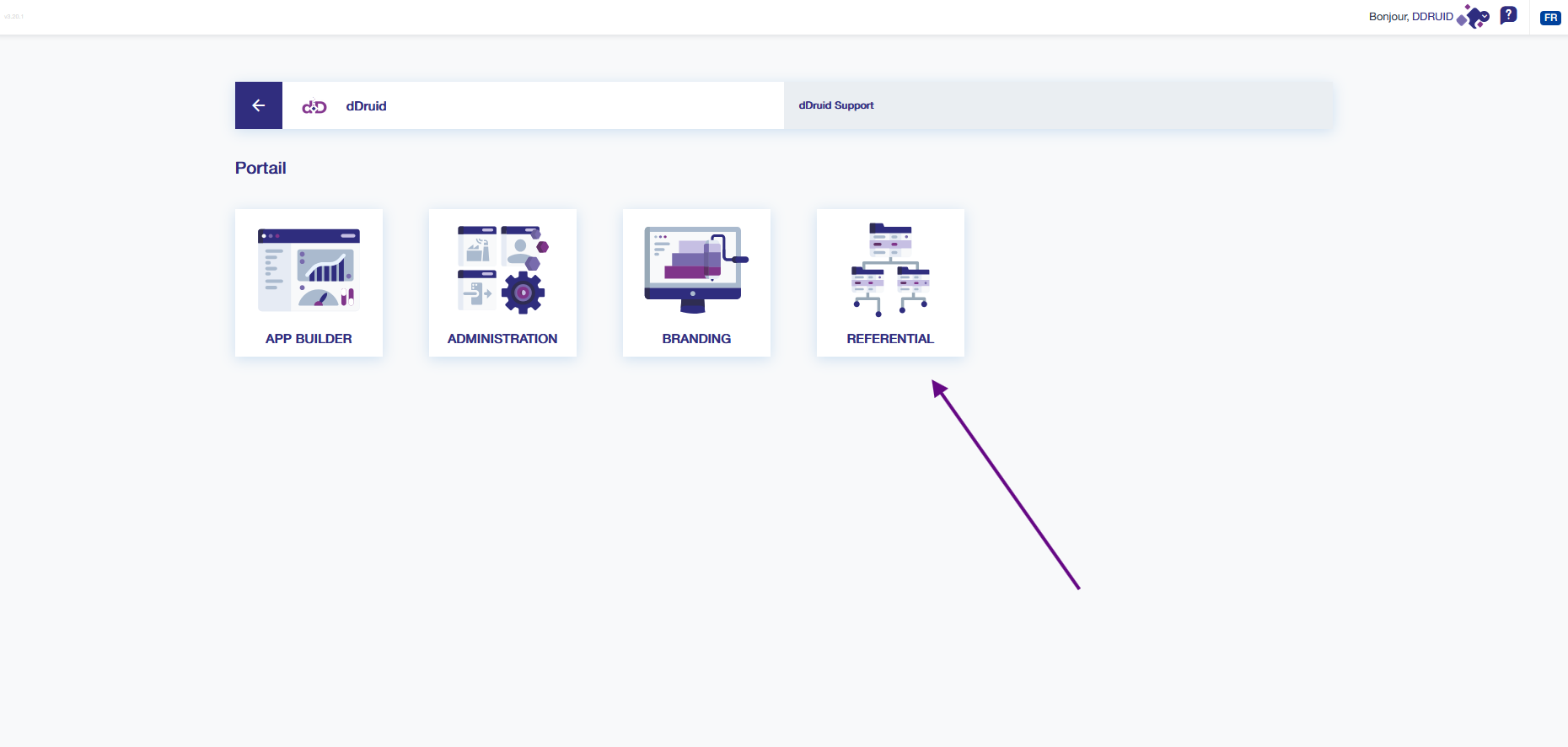

Les types d'équipement vivent dans le module Référentiel, accessible depuis le portail principal.

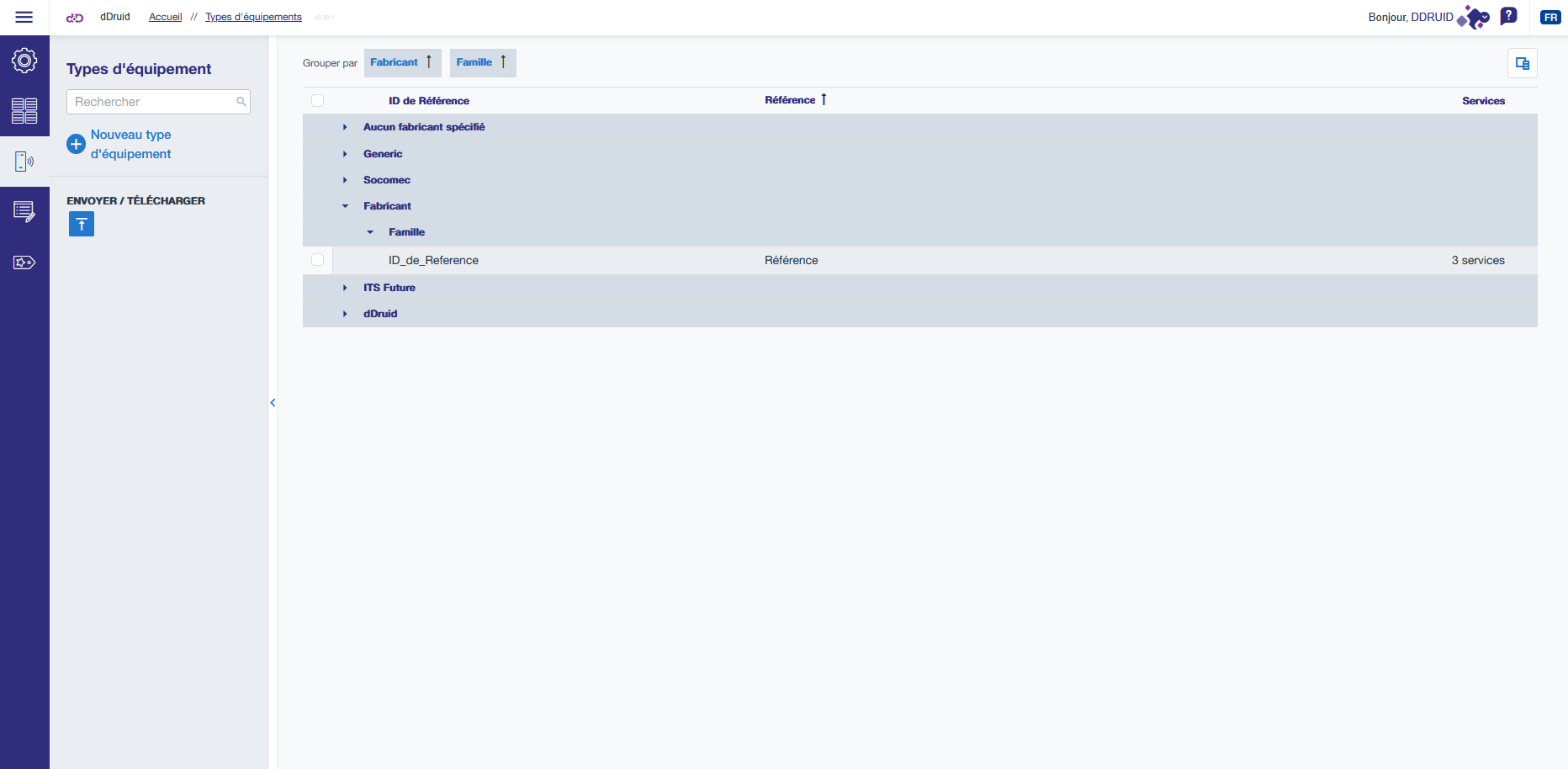

La page « Types d'équipement » affiche l'ensemble des modèles disponibles sous forme de tableau, regroupés par défaut par Fabricant et Famille.

Colonne	Description
ID de Référence	Identifiant unique du type d'équipement
Référence	Nom de référence du type
Services	Nombre de services associés

Filtrez la liste via la barre de recherche, et cliquez sur un type pour accéder à sa page d'édition.

Prérequis : paramètres du Référentiel

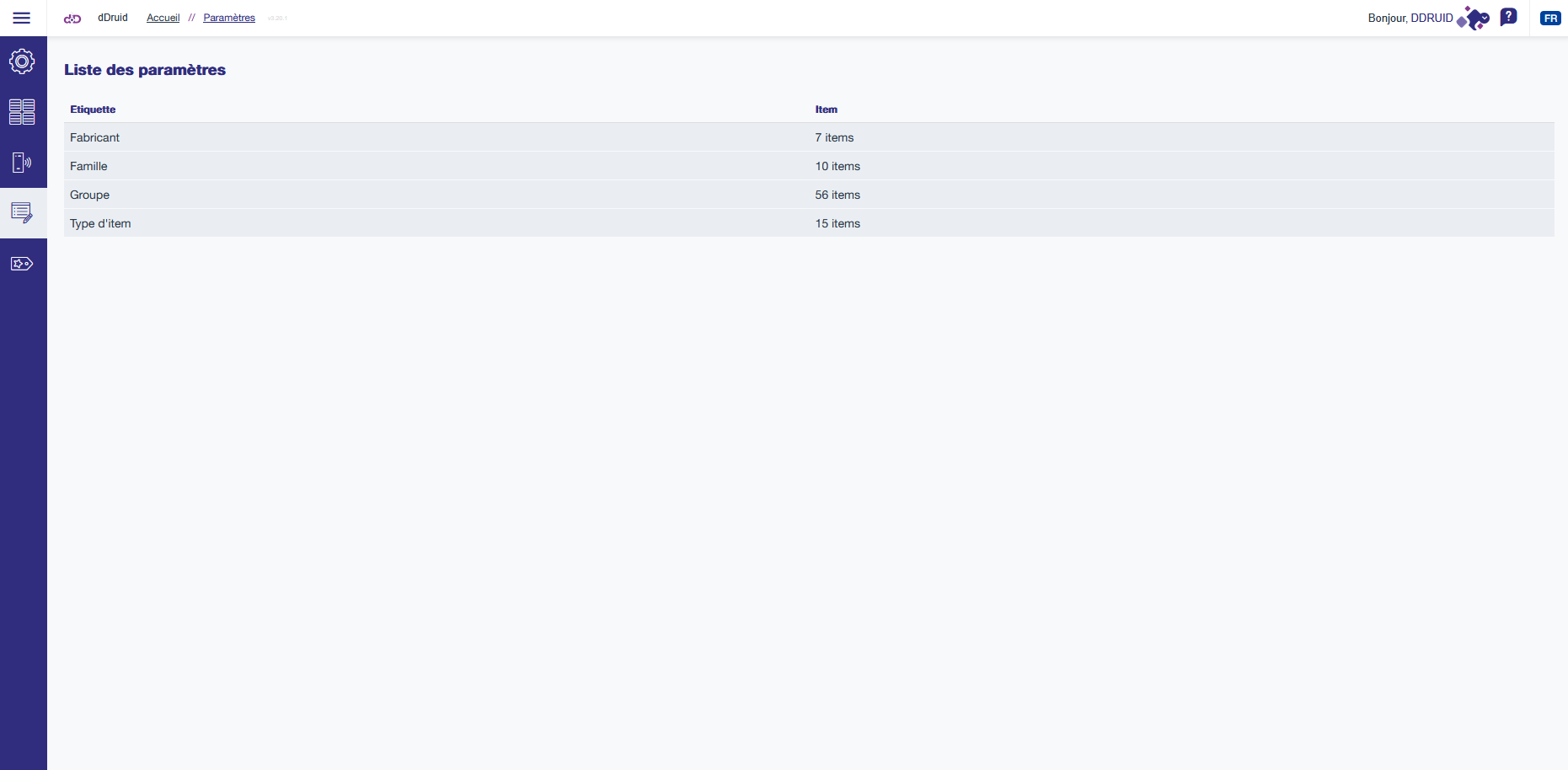

Avant de créer un type d'équipement, configurez les quatre paramètres de base du Référentiel.

Paramètre	Description
Fabricant	Identifie le constructeur de l'équipement
Famille	Catégorie de produits (ex. Compteurs, Capteurs, Pompes)
Groupe	Regroupement logique pour organiser les services
Type d'item	Types de composants disponibles pour structurer les équipements

Pour ajouter un paramètre, cliquez sur l'élément souhaité puis utilisez le bouton « + Ajouter » dans le volet latéral.

Créer un type d'équipement

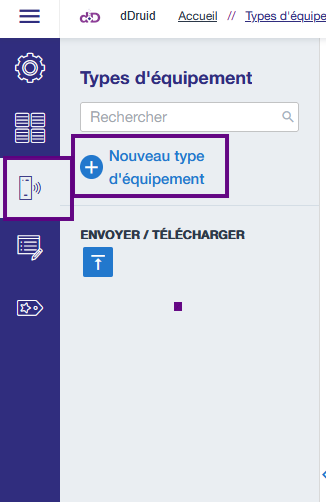

Depuis la liste des types, cliquez sur « + Nouveau type d'équipement » dans le volet latéral.

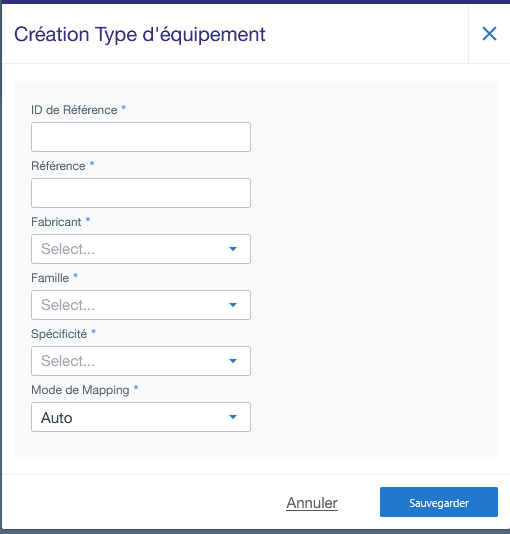

Une popup s'ouvre avec les champs suivants :

Champ	Description	Obligatoire
ID de Référence	Identifiant technique unique	Oui
Référence	Nom de référence affiché	Oui
Fabricant	Fabricant de l'équipement	Oui
Famille	Catégorie de l'équipement	Oui
Spécificité	Caractéristique particulière	Oui
Mode de Mapping	Mode de correspondance des données (Auto par défaut)	Oui

Cliquez sur Sauvegarder pour créer le type.

Items

Un item est une sous-catégorie optionnelle au sein d'un équipement. Il permet de regrouper les services qui appartiennent à un même sous-composant physique ou fonctionnel (une phase électrique, une zone, un capteur d'un automate multi-canal…).

Concept	Description
Rôle	Regrouper les services par composant fonctionnel
Hiérarchie	Un équipement contient des items, chaque item contient des services
Item Global	Item par défaut, créé automatiquement à la déclaration de l'équipement. Reçoit toutes les données envoyées sans précision d'item.

Les items sont facultatifs

Vous n'êtes pas obligé de créer d'items dans votre type d'équipement. Tout équipement dispose d'un item Global (index 0) créé automatiquement : si vos données arrivent sans information d'item, elles sont rattachées à cet item par défaut. Créez des items uniquement quand votre équipement a une structure interne à modéliser (phases, modules, capteurs multiples…).

Pour ajouter un item personnalisé, cliquez sur « Type d'item » dans la liste des paramètres du Référentiel, puis utilisez le bouton « + Ajouter un item » dans le volet latéral.

Exemple : compteur triphasé avec items P1, P2, P3

Un compteur électrique triphasé mesure les mêmes grandeurs (tension, intensité, puissance) sur chacune des trois phases. Plutôt que de créer 9 services à plat (tension_p1, tension_p2, tension_p3…), on définit un seul jeu de services et on les expose sous trois items P1, P2, P3.

Compteur triphasé

équipement

Item Global

index 0

puissance_totalekW
energie_jourkWh
etat_connexion

Item Phase

index 1

tensionV
intensiteA
facteur_puissance

Item Phase

index 2

tensionV
intensiteA
facteur_puissance

Item Phase

index 3

tensionV
intensiteA
facteur_puissance

L'équipement émet une seule fois la définition des services (tension, intensite, facteur_puissance), et les valeurs sont automatiquement routées vers le bon item selon la phase mesurée. Une grandeur commune au compteur (puissance totale, énergie cumulée du jour, état) reste sur l'item Global.

Conséquence sur l'envoi de données

Lors de l'envoi de données, le champ ref d'un dataset suit la syntaxe :

<itemType>|<itemIndex>|<serviceId>

Forme de `ref`	Routage
`"tension"`	Rattaché à l'item Global (`Global\|0`) par défaut.
`"Phase\|1\|tension"`	Rattaché à l'item de type `Phase`, index `1`, service `tension` → la tension sur P1 dans l'exemple.
`"Phase\|2\|tension"`	Idem sur P2, etc.

Exemple concret de payload pour les 3 phases en une seule transmission :

{
  "data": {
    ...
    "dataset": [
      { "at": 1717820400, "ref": "Phase|1|tension",   "value": 230.4 },
      { "at": 1717820400, "ref": "Phase|1|intensite", "value": 12.1  },
      { "at": 1717820400, "ref": "Phase|2|tension",   "value": 229.8 },
      { "at": 1717820400, "ref": "Phase|2|intensite", "value": 11.7  },
      { "at": 1717820400, "ref": "Phase|3|tension",   "value": 231.0 },
      { "at": 1717820400, "ref": "Phase|3|intensite", "value": 12.4  },
      { "at": 1717820400, "ref": "puissance_totale", "value": 8.34 }
    ]
  }
}

Le dernier dataset (puissance_totale) ne précise pas d'item : il est automatiquement rattaché à Global|0. Si une référence n'existe pas encore côté plateforme, la variable est créée à la volée sous le bon item.

Services

Un service représente une donnée ou une mesure que l'équipement peut collecter ou transmettre. C'est l'élément qui permet de remonter des informations depuis vos équipements vers la plateforme.

Chaque type d'équipement définit une liste d'items et de services qui sont automatiquement disponibles pour tous les équipements de ce type. Cela permet de :

standardiser la collecte de données pour une gamme d'équipements ;
éviter la configuration manuelle de chaque équipement individuellement ;
garantir la cohérence des données remontées.

Utilité des services

Fonction	Description
Collecte de données	Chaque service correspond à une variable mesurable (température, consommation, état, etc.)
Mapping automatique	Les données reçues sont automatiquement associées au bon service via son identifiant
Visualisation	Les services alimentent les widgets et tableaux de bord
Alarmes	Les seuils d'alerte peuvent être définis sur les services

Exemple : compteur électrique avec heures pleines / heures creuses

Voici un exemple de structure qui exploite à la fois des services simples et des services calculés :

Global (Item)

puissance_active (kW) - Puissance instantanée
consommation_totale (kWh) - Consommation cumulée
état_connexion - État du compteur

Heures Pleines (Item)

consommation (kWh) - Consommation en heures pleines
prix (€) - Service calculé : consommation_hp × tarif

Heures Creuses (Item)

consommation (kWh) - Consommation en heures creuses
prix (€) - Service calculé : consommation × tarif

astuce

Les services calculés permettent de dériver des valeurs à partir d'autres services. Ici, le prix est calculé automatiquement à partir de la consommation et du tarif applicable.

Éditer un type d'équipement

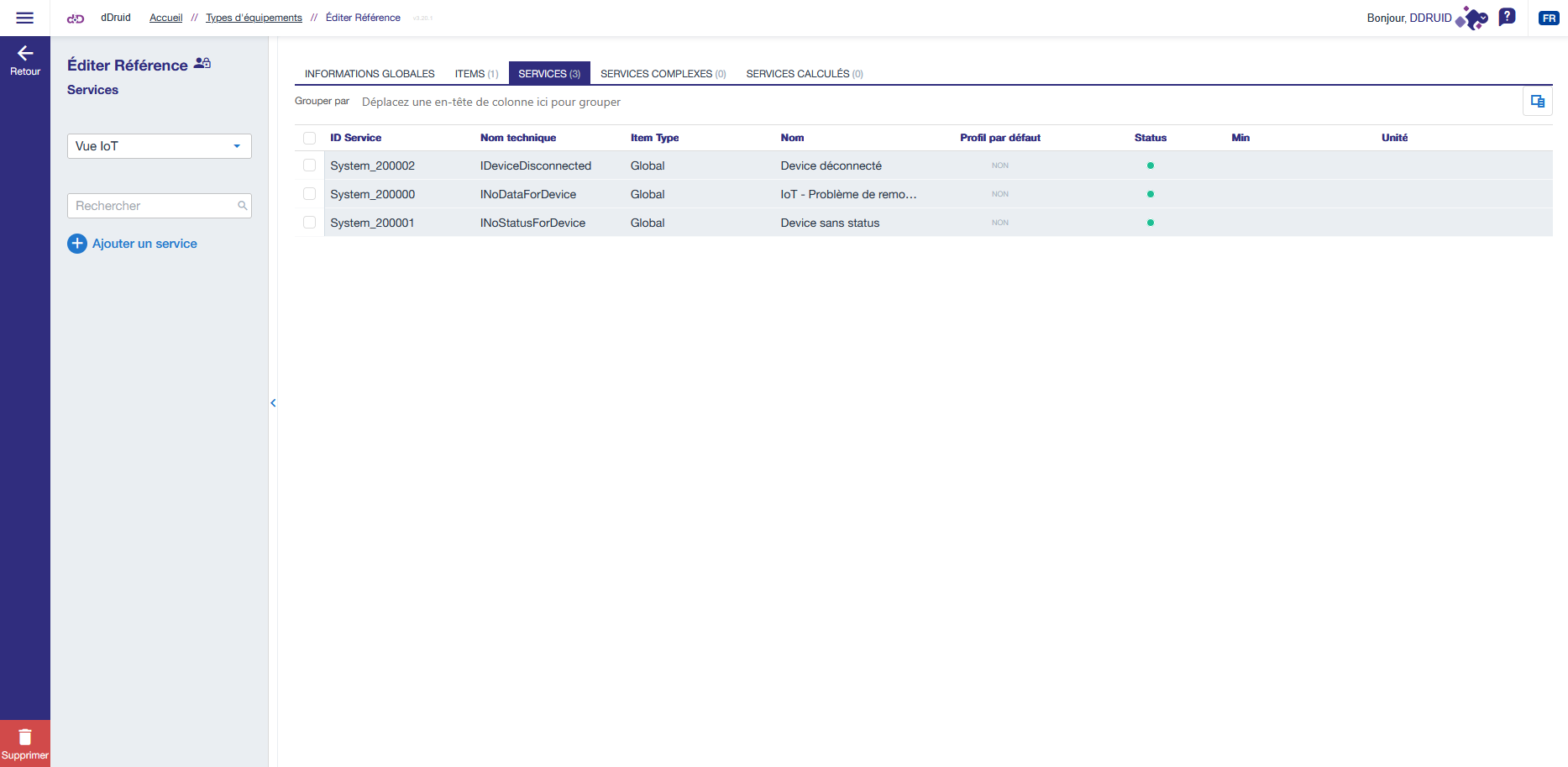

En cliquant sur un type d'équipement dans la liste, vous accédez à sa page d'édition détaillée.

Onglets disponibles

Onglet	Description
Informations Globales	Paramètres généraux du type d'équipement
Items	Liste des items (composants) du type
Services	Variables et services associés
Services Calculés	Services dérivés d'autres services/variables

Actions disponibles

Ajouter un service - cliquez sur « + Ajouter un service » dans le volet latéral
Supprimer - bouton Supprimer en bas à gauche pour supprimer le type
Retour - bouton Retour pour revenir à la liste
Éditer un service - cliquez sur le service pour le modifier

Profil par défaut et synchronisation

Chaque service possède un paramètre « Profil par défaut » qui détermine son comportement lors de la synchronisation entre le Référentiel et les équipements créés dans Administration.

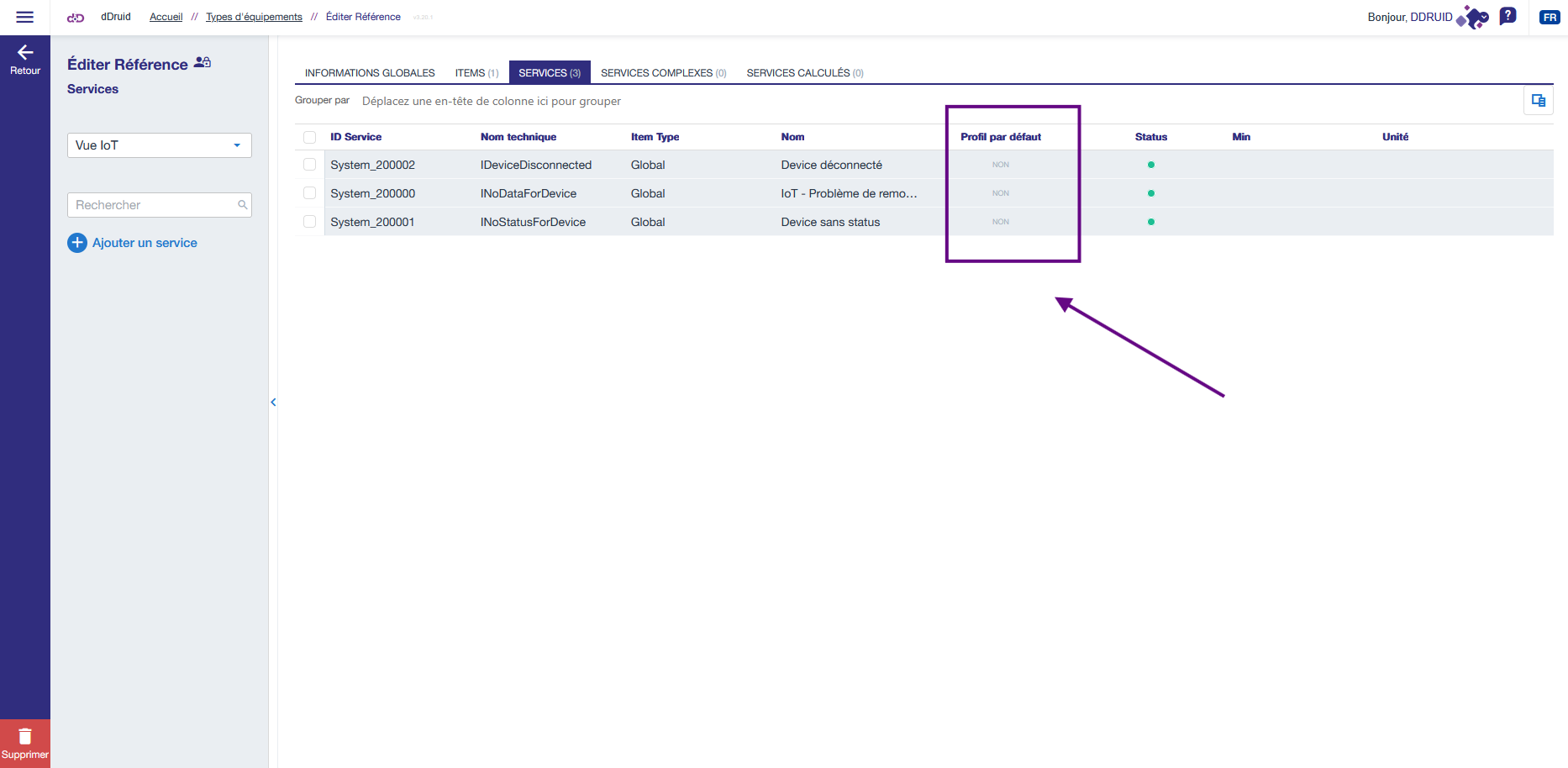

Colonne Profil par défaut dans la liste des services

Valeur	Comportement
OUI	Le service sera créé/mis à jour lors de la synchronisation depuis le Référentiel
NON	Le service ne sera pas importé avec l'équipement

Pour modifier cette valeur, cliquez directement sur le service dans la liste. Ce paramètre peut être activé ou désactivé à tout moment.

Déclenchement de la synchronisation

La synchronisation met à jour les équipements dans Administration à partir des définitions du Référentiel. Elle se produit dans deux contextes.

À la création d'un équipement :

La définition du type est récupérée depuis le Référentiel.
Les services avec « Profil par défaut = OUI » sont automatiquement créés.
Les services avec « Profil par défaut = NON » ne sont pas importés.

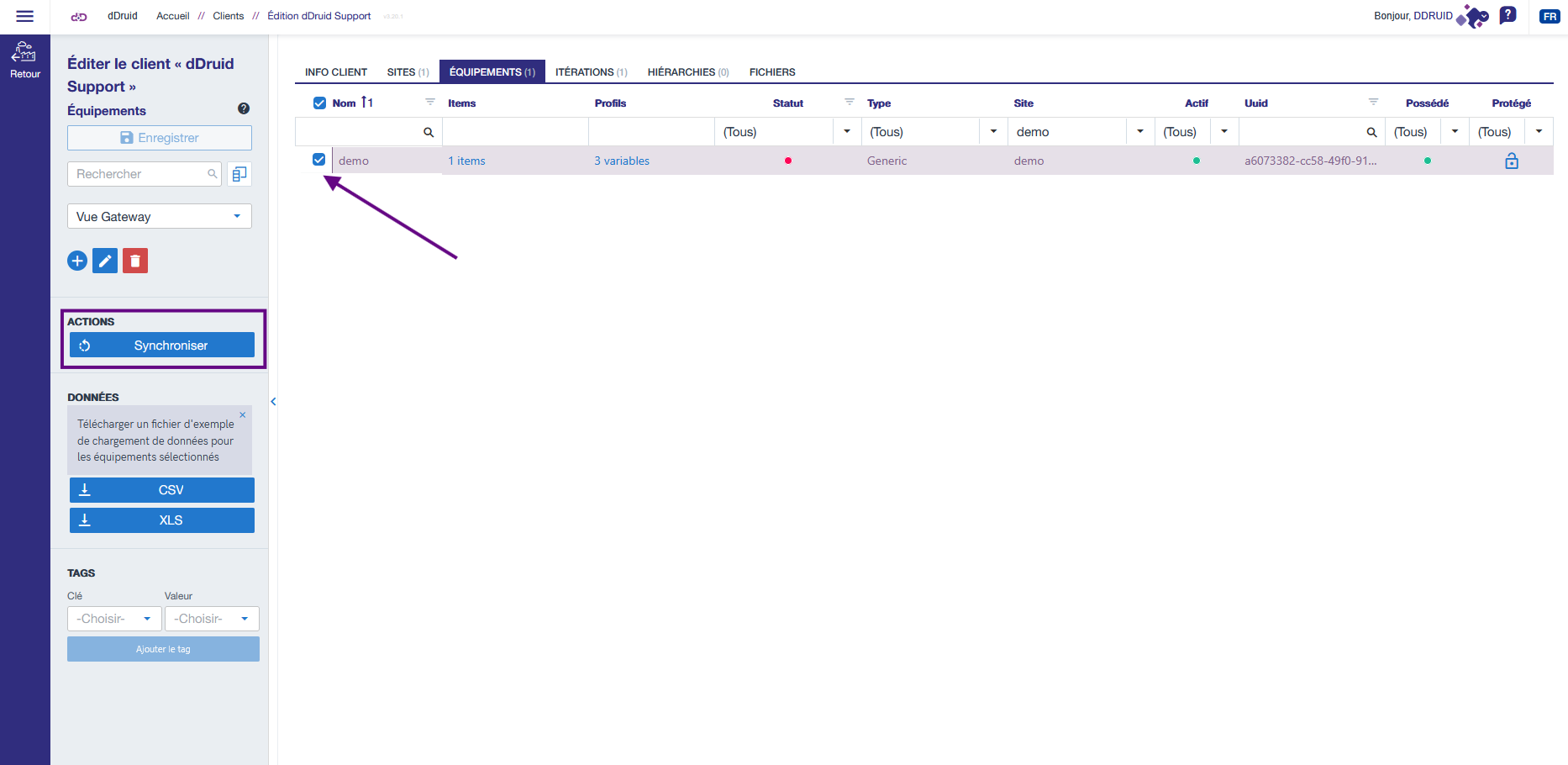

Lors d'une synchronisation manuelle (bouton « Synchroniser » dans le volet latéral après sélection d'équipements) :

La définition du type est récupérée depuis le Référentiel.
Tous les services existants sont mis à jour, indépendamment du profil par défaut.
Les services calculés surchargés conservent leur formule locale.

Comportement du profil par défaut

L'option « Profil par défaut » détermine uniquement si un service est créé lors de l'initialisation de l'équipement. Une fois l'équipement créé, tous les services existants sont concernés par la synchronisation manuelle.

Surcharge des formules calculées

La surcharge est un mécanisme qui protège les formules personnalisées lors de la synchronisation. Une formule est considérée comme surchargée lorsqu'un service calculé possède une formule plus récente - modifiée localement sur Administration - que celle définie dans le Référentiel.

Exemple concret

Imaginons plusieurs sites partageant le même type d'équipement « Compteur électrique » :

Site	Formule `prix_total`	Surcharge
Site Paris	`consommation × 0.15` (formule du Référentiel)	Non
Site Lyon	`consommation × 0.15` (formule du Référentiel)	Non
Site Marseille	`consommation × 0.12` (tarif négocié spécifique)	Oui

Le Site Marseille a un tarif négocié différent. Sa formule a été modifiée localement et est donc surchargée.

Comportement lors de la synchronisation

Type de service	Comportement
Service simple	Toujours mis à jour
Service calculé (non surchargé)	Mis à jour avec la formule du Référentiel
Service calculé (surchargé)	Formule locale conservée

astuce

La surcharge permet de conserver les particularités spécifiques à un site ou un équipement tout en bénéficiant des mises à jour globales du Référentiel.

Import/Export

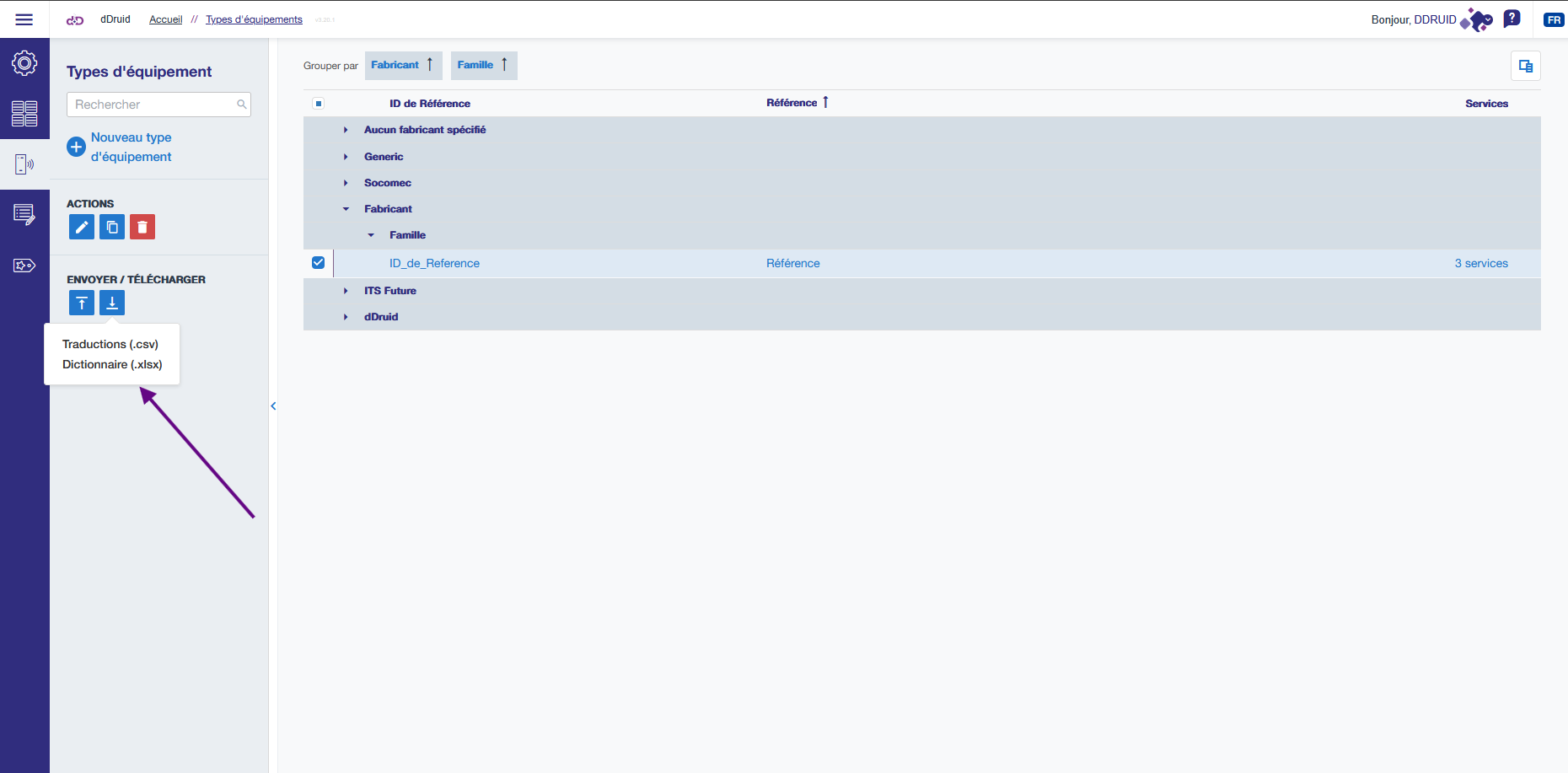

Le volet latéral propose une section « Envoyer / Télécharger » permettant d'importer ou d'exporter des types d'équipement.

Format	Extension	Usage
Traduction	`.csv`	Traduire les noms des services dans plusieurs langues
Dictionnaire	`.xlsx`	Exporter/importer la structure complète des types

Traduction (.csv)

Le format Traduction permet de nommer les services dans différentes langues. Chaque ligne du CSV correspond à la traduction d'un service dans une langue donnée.

uuid	serviceId	language	deviceTypeReferenceId	deviceTypeReference	manufacturerUuid	title	shortName
Identifiant unique	ID du service	fr, en...	ID référence	Nom référence	UUID fabricant	Titre traduit	Nom court

Dictionnaire (.xlsx)

Le format Dictionnaire permet d'exporter ou d'importer la structure complète des types d'équipement. Le fichier Excel contient une ligne par service. Les colonnes en violet sont obligatoires.

manufacturer	family	productId	productName	serviceId	serviceName	serviceDesc	serviceType	isComplex	unit
Fabricant	Famille	ID produit	Nom produit	ID service	Nom service	Description	Type	oui/non	Unité

itemType	group	iotGroup	timestamp	complex	pollingTime	sendOnChange	defaultProfile
Type d'item	Groupe	Groupe IoT	Horodatage	Complexité	Intervalle polling	Envoi sur changement	Profil par défaut
